Geekservo 9g電機

Geekservo電機 (HKBD8006A)

../_images/13_05.png

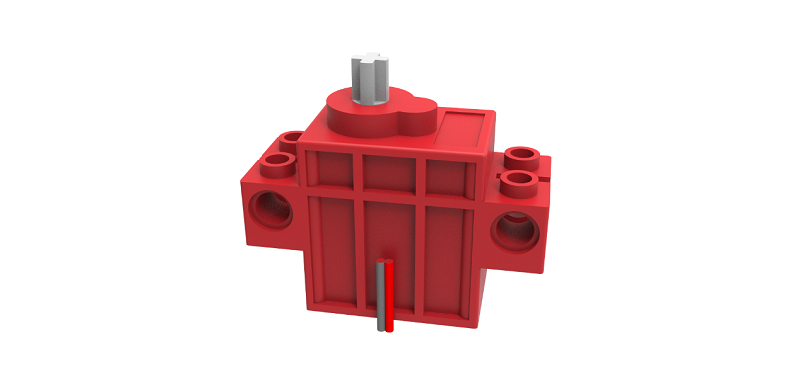

這是一款兼容樂高件的減速直流電機，輸出軸為樂高十字軸。主要用作驅動如車子，齒輪般動力機械。

產品參數

  • 工作電壓：3.3V~6V
  • 額定電壓：4.8V
  • 額定電流：200ma
  • 堵轉電流：700ma
  • 打滑電流：450ma
  • 最大扭力：500g/cm(4.8V)
  • 最高轉速：70rpm(3V供電情况下)
  • 重量：12.4g
  • 接口：紅黑線

使用注意事項

  • 這只是一種小型電機，使用情境的扭力和電壓需求請不要過大。
  • Geekservo電機沒有線序要求，調換線序只影響轉動方向。
  • 禁止長時間超出堵轉電流，否則會燒壞電機。

規格尺寸

樂高孔單位:

  • 長度：5孔
  • 闊度：2孔
  • 高度：3孔
  • 輸出軸：樂高十字軸

mm單位:

  • 長度：40mm
  • 闊度：16mm
  • 高度：34.4mm
  • 輸出軸：樂高十字軸

../_images/13_03.png

Geekservo特色

  • 極力子過載保護:
    • 遇到輸出軸被暴力扭擰會啟動極力子進行跳齒保護，發出「噠噠噠」的聲音。不會損毀齒輪。
  • 安裝方式靈活:
    • 支援樂高標準磚和Technic插孔，輸出軸亦是樂高標準十字軸。
  • 輕盈小巧:
    • 方便製作各種小型機械。

接線方法

ArmourBit

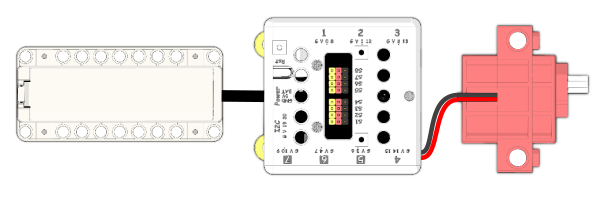

將電機的紅黑線連接至Armourbit底部的電機接口。

../_images/motor_wire3.png

沒有嚴格正負極之分，插的方向只會影響電機轉動方向。

RobotBit

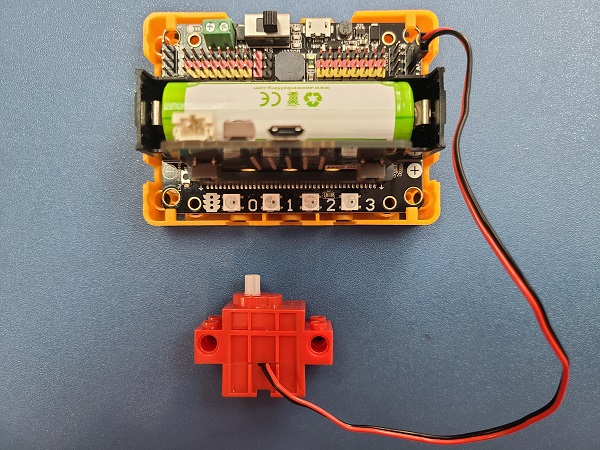

將電機的紅黑線連接至RobotBit的電機接口。

../_images/motorConRB.jpg

../_images/2kmotorConRB11.jpg

沒有嚴格正負極之分，插的方向只會影響電機轉動方向。

MakeCode編程教學

../_images/mcbanner16.png

../_images/acbanner3.png

此模組可供Microbit和Meowbit使用。

ArmourBit

加載Powerbrick插件：

在擴展頁直接搜尋Powerbrick (powerbrick已經過微軟認證，可以直接搜尋)

../_images/powerbrick_search2.png

電機積木塊:

../_images/motorblocks1.png

電機編程

../_images/motor1.png

參考程式下載

參考程式網址

Makecode教學短片

../_images/geekservotut.png

RobotBit

加載RobotBit插件：

../_images/robotbitExtension.png

電機積木塊:

../_images/2kmotorblocks_rb1.png

電機編程

../_images/2kmotorcode_rb1.png

參考程式網址

Meowbit:

加載robotbit插件：https://github.com/KittenBot/meow-robotbit

電機積木塊:

../_images/motorblocks2.png

電機編程

../_images/2kmotorcode_meow1.png

參考程式網址

插件版本與更新

插件可能會不定時推出更新，改進功能。亦有時候我們可能需要轉用舊版插件才可使用某些功能。

詳情請參考: Makecode插件版本更換

KittenBlock編程教學

../_images/kbbanner12.png

這教學使用Microbit作例子，每款擴展板/主控板的使用教學請參考相應頁面。

Armourbit

加載PowerBrick插件

在左上角小貓logo旁邊的硬件欄選擇PowerBrick，加載Microbit與Powerbrick插件。

../_images/addextension3.png

電機積木塊

../_images/kbmotorblocks_armourbit1.png

電機編程

../_images/9gmotor_armourbit_kb_code1.png

參考程式下載

Robotbit

加載Robotbit插件

在左上角小貓logo旁邊的硬件欄選擇Microbit，加載Microbit與Robotbit插件。

../_images/addRB3.png

電機積木塊

../_images/kbmotorblocks1.png

電機編程

../_images/9gmotor_robotbit_kb_code1.png

FAQ

1：為什麼我點擊積木塊沒有反應呢？

首先確保已經連接好Microbit，然後上載韌體再試一試。
